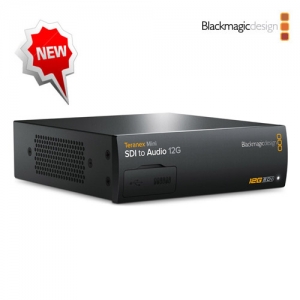

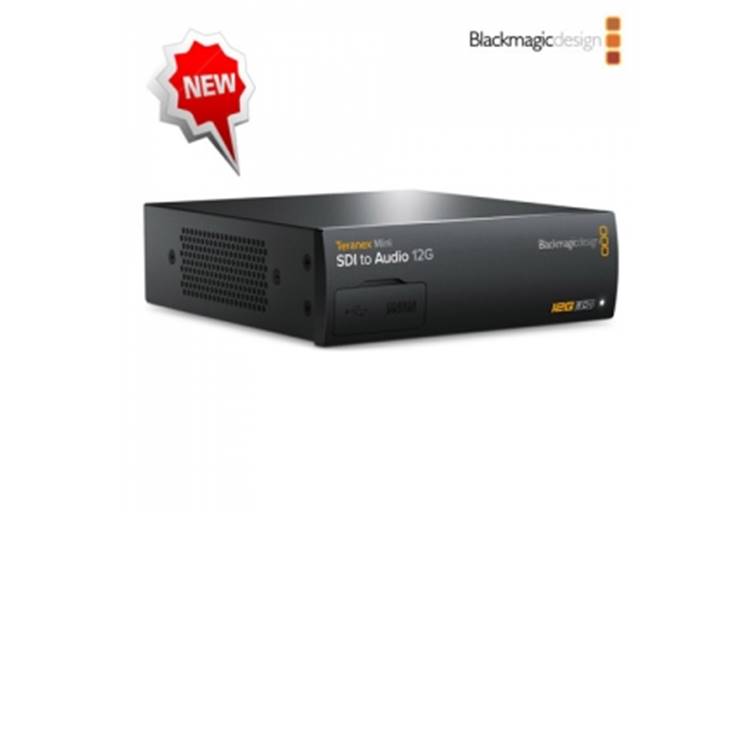

Teranex Mini - SDI to Audio 12G 사양
제품 개요
모든 SD, HD, Ultra HD SDI 비디오 연결에서 오디오를 디임베드하여 두 개의 아날로그 오디오 채널을 균형 XLR, 광섬유, HiFi RCA에 출력하거나, 최대 4채널의 AES/EBU 디지털 오디오에 출력할 수 있습니다. 신호를 변환하여 오디오 믹서, iPod, 아날로그 방송 데크, 오디오 모니터 등 폭넓은 종류의 오디오 장비에 SDI 오디오를 출력하는데 사용하기 최적인 제품입니다.
연결
SDI 비디오 입력
SD/HD/2K/4K로 자동 전환 가능한 1개의 12G-SDI.
Blackmagic 12G-SDI 제품에 사용이 권장되는 케이블을 확인하려면 여기를 클릭하세요.
SDI 비디오 출력
1개의 12G-SDI 루프 출력.
임베디드 오디오 지원
16채널.
아날로그 오디오 출력
2 채널의 전문가용 균형 아날로그를 지원하는 XLR 커넥터 및 2 채널의 라인 레벨 불균형 아날로그를 지원하는 RCA 커넥터. 우측 XLR은 타임코드 출력으로 설정 가능.
AES/EBU 오디오 출력
4채널의 전문 110Ω 균형 디지털 오디오를 지원하는 XLR 단자. 우측 XLR은 타임코드 출력으로 설정 가능.
광학 오디오 출력
TOSLINK 커넥터를 통한 S/PDIF 신호 지원.
멀티 레이트 지원
SD, HD, 2K, 4K 자동 전환.
업데이트 및 환경설정
USB 또는 이더넷.
리클러킹
지원
표준
SD 포맷 지원
525i23.98 NTSC, 525i29.97 NTSC, 625i25 PAL
HD 포맷 지원
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K 포맷 지원
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD 포맷 지원
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K 포맷 지원
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
SDI 규격
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656, ITU-R BT.601
SDI 비디오 레이트
SD SDI, HD Level A 및 Level B 3G-SDI, 6G-SDI, 12G-SDI 간 자동 전환이 가능한 SDI 비디오 연결.
SDI 비디오 샘플링
4:2:2와 4:4:4.
SDI 오디오 샘플링
TV 표준 샘플 레이트 (48KHz/24비트).
SDI 색 정밀도
YUV 4:2:2 및 RGB 4:4:4 (HD, 2K, 4K).
SDI 컬러 스페이스
REC 601, REC 709
소프트웨어
소프트웨어 컨트롤
USB와 이더넷을 통해 Mac OS X™ 및 Windows™ 소프트웨어 업그레이드 가능.
내부 소프트웨어 업그레이드
제품에 포함된 업데이터 응용프로그램 사용.
운영 체제
Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan 혹은 이후 버전.
Windows 8.1 및 Windows 10.
설정 변경
기본설정 변경
미니 스위치 또는 USB/이더넷을 통해 무료 소프트웨어로 변경 가능.
전면 패널 컨트롤 (옵션 사항).
LCD, 회전식 노브, 6개의 설정 버튼을 지닌 스마트 패널 전면 장착
전력 요구량
전원 장치
1개의 인터네셔널 AC 전원 장치 내장 (IEC C14 inlet). IEC 전원 케이블 별도 구매. 90 - 240V AC 입력.
소비 전력
16 와트
이더넷 전원 장치
이더넷 전원 장치 (PoE+)를 사용하여 48V DC를 통해 전원 공급.
사용 전압 범위
90 - 240V AC
제품 크기
작동 환경
작동 온도
0° ~ 40°C (32° ~ 104°F)
보관 온도
-20° ~ 60°C (-4° ~ 140°F)
상대 습도
0% - 90% 비응결
제품 구성
Teranex Mini - SDI to Audio 12G
소프트웨어와 설명서가 저장된 SD 카드
보증
3년 한정 품질 보증 제공.
