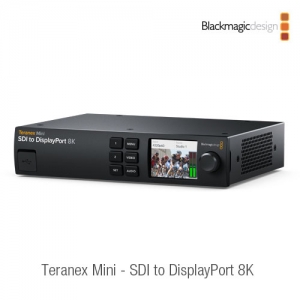

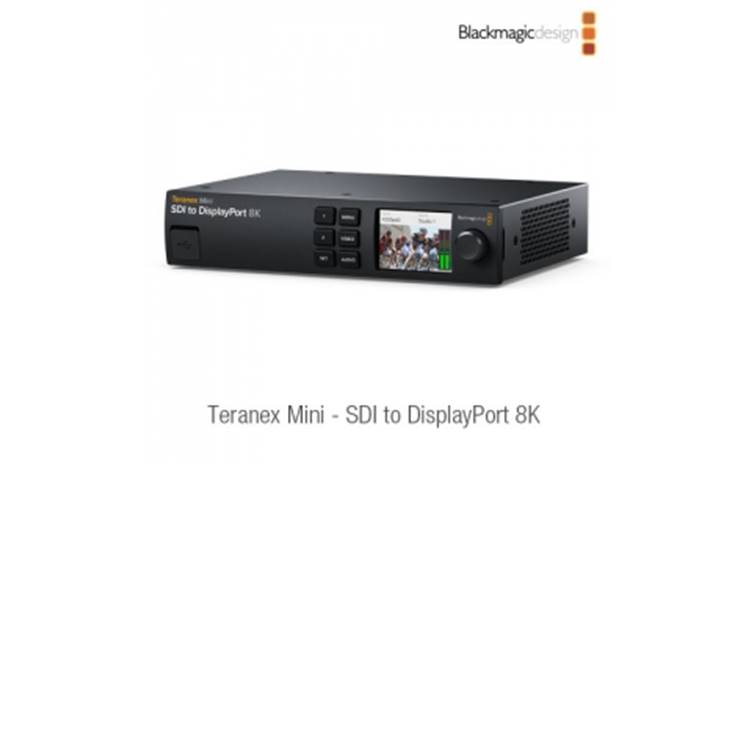

Teranex Mini SDI to DisplayPort 8K HDR
제품 개요
SDI 소스 영상을 최대 4320p60의 모든 HD/UHD/8K 포맷 DisplayPort로 변환할 수 있는 첨단 8K DisplayPort 모니터링 솔루션입니다. 2개의 풀 사이즈 DisplayPort와 1개의 USB-C DisplayPort 출력, 내장 다운 컨버터, HDR 포맷, 33 포인트 10비트 RGB LUT, 내장 파형/퍼레이드/벡터/히스토그램 스코프, 호환 모니터를 위한 모니터 보정 지원 기능 등을 탑재했습니다.
연결
SDI 비디오 입력
4 x SD/HD/2K/4K/8K로 자동 전환 가능한 12G-SDI. 8K 전용 쿼드 링크 12G-SDI.
SDI 비디오 출력
4 x 12G-SDI 루프 출력.
DisplayPort 비디오 출력
2 x 풀 사이즈 DisplayPort 커넥터.
한 개 사용 시 4K 비디오, 두 개 모두 사용 시 8K 비압축 비디오 지원.
1 x USB-C DisplayPort 커넥터.
정품 패시브 DisplayPort over USB-C 케이블과 호환. 일반 액티브 USB-C 케이블 또는 액티브 Thunderbolt 케이블과 호환되지 않음.
아날로그 오디오 출력
2채널의 아날로그 오디오(RCA 커넥터).
임베디드 오디오 지원
모든 SDI 루프 출력에서 16채널 임베디드 오디오 지원, DisplayPort 출력에서 8채널 지원.
멀티 레이트 지원
1.5G, 3G, 6G, 12G, 2SI 듀얼링크 12G-SDI, 2SI 쿼드링크 12G-SDI, 4계통 분할 방식(Square Division) 쿼드링크 12G‑SDI.
업데이트 및 환경 설정
전면 USB-C 또는 이더넷.
리클러킹
지원
표준
SD 비디오 표준
미지원
HD 비디오 표준
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K 비디오 표준
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
UHD 비디오 표준
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
4K DCI 비디오 표준
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
8K 비디오 표준
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60(2SI와 4계통 분할 방식 간 자동 전환).
8K DCI 비디오 표준
8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI(2SI와 4계통 분할 방식 간 자동 전환).
SDI 규격
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M 레벨 A 및 B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10
SDI 비디오 레이트
1.5G SDI, HD 레벨 A/B 3G-SDI, 6G-SDI, 12G-SDI 간의 전환이 가능한 SDI 비디오 연결.
SDI 비디오 샘플링
4:2:2 및 4:4:4
SDI 오디오 샘플링
TV 표준 샘플 레이트(48 kHz/24 비트).
SDI 색 정밀도
4:2:2와 4:4:4
SDI 색공간
YUV 및 RGB.
DisplayPort Output Standards
SD 비디오 표준
미지원
HD 비디오 표준
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
UHD 비디오 표준
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
5K 및 6K 디스플레이 표준
DisplayPort 모니터의 EDID를 기반으로 함.
8K 비디오 표준
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
DisplayPort 색공간
REC 709, REC 2020
DisplayPort 색 정밀도
HD/2K/4K/8K에서 YUV 4:2:2, RGB 4:4:4 지원. 33 포인트 LUT는 Teranex Utility 또는 캘리브레이션 장치 테스트에서 생성되는 LUT 캘리브레이션을 통해 로딩 가능.
스코프
스코프
파형, RGB/YUV 퍼레이드, 벡터, 히스토그램
보기 모드
픽처 오버레이와 불투명도 기능을 지원하는 두 개의 스코프를 동시에 디스플레이 가능. 파형 및 퍼레이드의 경우, 일반 또는 HDR 눈금판 사용.
HDR
컨버전
출력을 SDR, HLG, PQ로 설정 가능.
소프트웨어
소프트웨어 컨트롤
USB-C 또는 이더넷을 통해 Mac OS X™/Windows™ 소프트웨어 업그레이드 가능.
내부 소프트웨어 업그레이드
제품에 포함된 업데이터 응용 프로그램 사용.
운영 체제
Mac 10.14 Mojave,
Mac 10.15 Catalina 또는 이후 버전
Windows 10 (64비트)
설정 변경
설정 변경
메뉴 및 설정 제어를 위한 6개의 버튼과 회전 노브, 2.2인치 컬러 LCD 화면.
전력 요구량
전원 장치
1 x 세계 공용 AC 전원 장치 내장(IEC C14 inlet). IEC 전원 케이블 별도 구매. 100V - 240V AC 입력.
소비 전력
35 와트
사용 전압 범위
100V - 240V AC
제품 크기
작동 환경
작동 온도
0° ~ 40°C(32° ~ 104°F)
보관 온도
-20° ~ 60°C(-4° ~ 140°F)
상대 습도
0% - 90% 비응결
제품 구성
Teranex Mini SDI to DisplayPort 8K HDR
소프트웨어와 설명서가 저장된 SD 카드
보증
1년 한정 품질 보증 제공.
