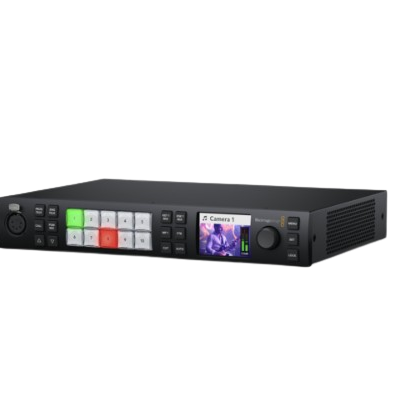

ATEM 1 M/E Constellation 4K
제품 개요
ATEM 1 M/E Constellation 4K는 강력한 1 M/E 울트라 HD 라이브 프로덕션 스위치입니다.
변환된 10개의 표준 12G-SDI 입력, 6개의 12G-SDI aux 출력, DVE, 4개의 ATEM Advanced Keyers, 16way 멀티뷰,
미디어 플레이어 및 USB 웹캠 출력이 특징입니다.
토크백과 EQ 및 다이내믹이 포함된 프로페셔널 28 채널 페어라이트 오디오 믹서도 제공됩니다!

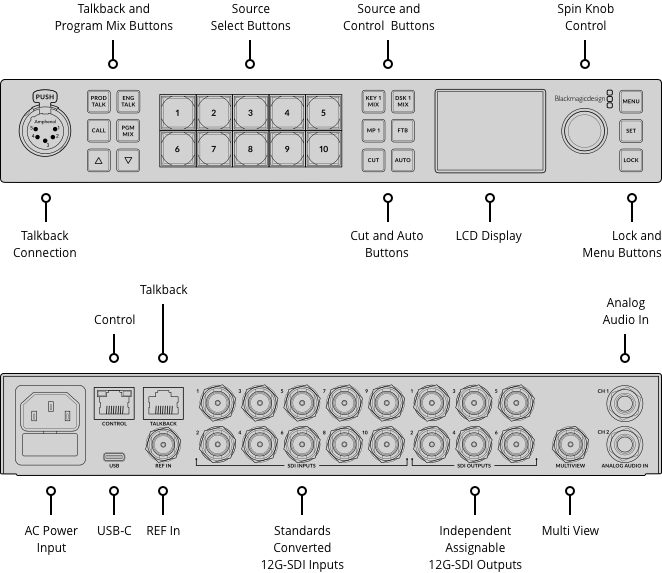

연결
총 비디오 입력 수
10
총 비디오 출력 수
6
SDI 속도
1.5G, 3G, 6G, 12G
총 오디오 입력 수
2 x balanced 1/4 inch Jack,
1 x 5 pin XLR Talkback.
총 오디오 출력 수
1 x 5 pin XLR Talkback.
SDI 오디오 입력
16 Ch embedded audio on all SDI inputs.
SDI 오디오 출력
16 Ch embedded audio on all SDI outputs.
타임코드 연결
미지원
레퍼런스 입력
Tri-Sync or Black Burst.
비디오 입력 재동기화
On all 10 inputs.
프레임 레이트 및 포맷 컨버터
On all 10 inputs.
SDI Aux Outputs
Any of the 6 SDI outputs.
SDI Preview Outputs
Any of the 6 SDI outputs.
SDI Program Outputs
Any of the 6 SDI outputs.
Down Converted SDI Program Output
1
웹캠 출력
1 x USB-C supporting 720p or 1080p at PGM frame rate.
Total Multi Views
1 x 12G-SDI
컨트롤 패널 연결
Ethernet. Direct connection between panel and chassis, or via network.
Internal Timecode Generator
Yes
토크백
RJ45 for 3rd party talkback systems.
Tally Output
Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).
이더넷
Supports 10/100/1000 BASE-T.
컴퓨터 인터페이스
1 x USB-C supports USB 2.0
표준
SD 비디오 표준
미지원
HD 비디오 표준
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080p50, 1080p59.94, 1080p60
UHD 비디오 표준
2160p23.98, 2160p24, 2160p25, 2160p29.97
2160p30, 2160p50, 2160p59.94, 2160p60
SDI 규격
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10.
비디오 샘플링
4:2:2
색 정밀도
10-bit.
색공간
REC 709, REC 2020
SDI 자동 전환
Automatically detects between 1.5G‑SDI, level A or level B 3G‑SDI, 6G‑SDI and 12G‑SDI.
제품 사양
업스트림 키어
4
다운스트림 키어
1
첨단 크로마 키어
4
DVEs
1
리니어/루마 키어
5
Transition Keyer (Stinger/DVE)
1 Stinger, 1 DVE.
총 레이어 수
7
패턴 생성기
5
컬러 제너레이터
2
컨트롤 패널
Front fascia emergency switching, software or optional hardware panel.
Routable Windows
16
Windows Source Labels
Yes
탈리
Red for program and green for preview indication.
Talkback Support
Yes
Mix Minus Support
Yes
멀티 뷰 모니터링
멀티 뷰 모니터링
1 x multi view configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed with optional labels and audio meters.
멀티뷰 비디오 표준
HD or Ultra HD
미디어 플레이어
미디어 플레이어
2
채널
Fill and key for each media player.
미디어 풀의 스틸 이미지 용량
20
Media Pool Clip Capacity
2 x up to 2160p60.
Media Player Clip Length in 720 HD
1600 frames.
Media Player Clip Length in 1080 HD
800 frames.
Media Player Clip Length in 2160 UHD
200 frames.
미디어 풀의 스틸 이미지 포맷
PNG, TGA, BMP, GIF, JPEG and TIFF.
Media Pool Video File Format
TGA Sequence.
Media Pool Audio File Format
WAV, MP3 and AIFF.
디스플레이

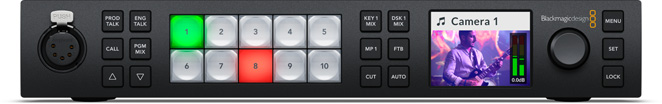

Front panel
Built in 2.2 inch LCD monitor for video, 10 LED buttons for setup and emergency switching, 4 source buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button.
프로세싱
Processing Delay
< 10 lines.
오디오 믹서
28 Channel mixer
Selectable On/Off/Audio-Follow-Video.
Level and Peak metering.
Master gain control.
6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter.
Down Conversion
1 x selectable HD down converted output
소프트웨어
컨트롤 패널 포함
ATEM Software Control included free for Mac 13.0 Ventura, Mac 14.0 Sonoma or later and Windows 10 or 11.
소프트웨어 업데이트
Using USB or Ethernet connection directly connected to Mac OS or Windows computers. Includes ATEM Setup Utility.
환경 설정
Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis.
운영 체제
Mac 13.0 Ventura,
Mac 14.0 Sonoma 혹은 이후 버전.
Windows 10/11
전력 요구량
전원 장치
1 x Internal 100 - 240 AC.
사용 전력
90 W

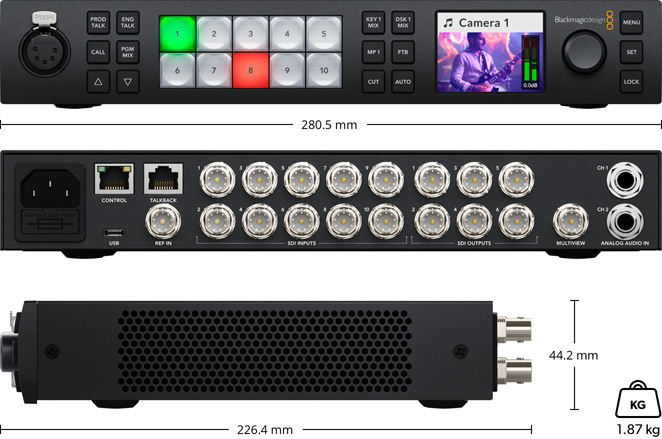

제품 크기
설치
설치
2/3 rack unit width, 1 rack unit height.
Optional Accessories
Teranex Mini Rack Shelf
작동 환경
작동 온도
0° to 40° C (32° to 104° F)
보관 온도
-20° to 60° C (-4° to 140° F)
상대 습도
0% to 90% non-condensing
제품 구성
ATEM 1 M/E Constellation 4K
소프트웨어 다운로드용 QR 코드가 포함된 웰컴 카드
보증
12개월 품질 보증
배송안내
배송 지역 | 대한민국 전지역
배송비 | 3,000원 (100,000원 이상 결제시 무료배송) / 제주도, 도서산간 추가배송비 있음.
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
