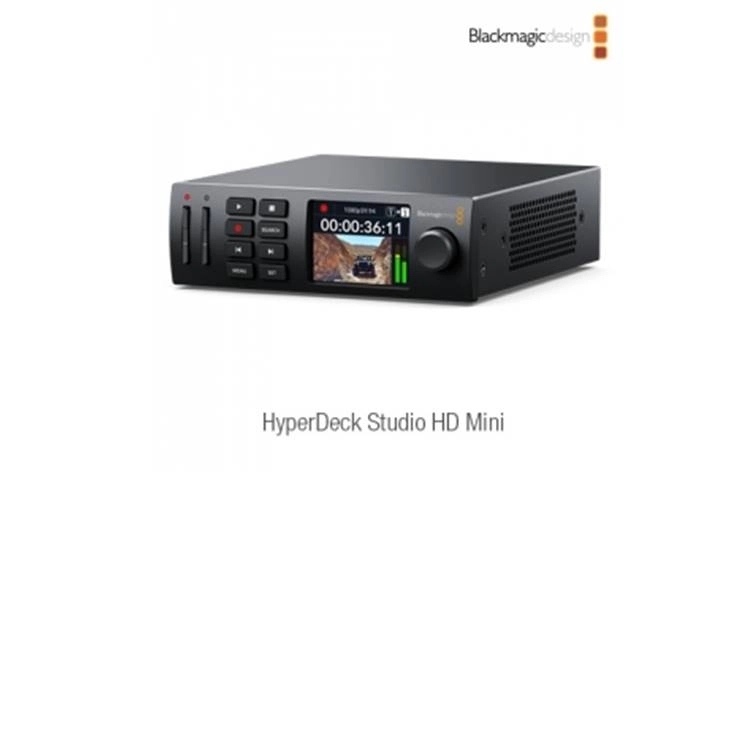

HyperDeck Studio HD Mini
사양
제품 개요
HyperDeck Studio 제품군 중 가장 콤팩트한 모델이며, 폼팩터는 HyperDeck Teranex Mini와 동일합니다. 모듈식 디자인으로 제작되어 Teranex Mini Rack Shelf의 단일 랙에 3대의 HyperDeck Studio HD Mini를 장착하거나, 스위처 및 컨버터, 스트리밍 프로세서와 같은 다른 제품과 함께 설치하여 사용할 수 있습니다. 크기는 작지만 3G-SDI 입력 및 출력, HDMI 출력, 듀얼 SD 카드 미디어 슬롯, 내장 동기화 및 타임코드 생성기, 전면 패널 컨트롤, AC 및 DC 전원 입력과 같은 강력한 기능을 그대로 사용할 수 있습니다. HyperDeck Studio HD Mini는 웹캠 출력 기능을 탑재하여, USB로 컴퓨터에 연결 시 원하는 모든 영상 소프트웨어를 사용할 수 있습니다.
사용 설명서 다운로드 소프트웨어 다운로드연결
SDI 비디오 입력 : 1
SDI 비디오 출력 : 1
SDI 속도 : 270Mb, 1.5G, 3G.
HDMI 비디오 출력 : 1
화면 : 2.2인치 LCD
타임코드 연결 : 1 x BNC 입력, 1 x BNC 출력.
레퍼런스 연결 : 1 x BNC 입력, 1 x BNC 출력. Tri-Sync 또는 블랙버스트.
SDI 오디오 입력 : 16채널 임베디드 오디오.
SDI 오디오 출력 : 16채널 임베디드 오디오.
HDMI 오디오 출력 : 8채널 임베디드 오디오.
원격 제어 : 1 x RS-422 입력.
레코더 환경 설정 : 사용자 인터페이스 또는 Blackmagic HyperDeck 이더넷 프로토콜.
이더넷 : 1Gb/s
컴퓨터 인터페이스 : 1 x 외장 드라이브 녹화 및 웹캠 출력, 소프트웨어 환경설정 및 업데이트를 위한 USB-C 타입 3.0 (최대 5Gb/s).
표준
SD 비디오 표준
525i59.94 NTSC, 625i50 PAL
HD 비디오 표준
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K DCI 비디오 표준
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI,
2Kp29.97 DCI, 2Kp30 DCI
SDI 규격
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M 레벨 A/B, SMPTE 2084, SMPTE 2108-1.
SDI 메타데이터 지원
HD RP188과 폐쇄 자막 CEA-708. SDI에서 지원되는 HDR 메타데이터.
지원되는 HDMI 포맷
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
오디오 샘플링
TV 표준 샘플 레이트(48 kHz/24비트).
비디오 샘플링
4:2:2 YUV
색 정밀도
10비트
색공간
REC 601, REC 709, REC 2020.
HDR 지원
하이브리드 로그-감마, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
멀티레이트 지원
SD/HD 자동 감지 기능.
복사 방지
HDMI 입력은 복사가 금지된 HDMI 소스를 캡처할 수 없습니다. 콘텐츠를 캡처 및 배급하기 전에 항상 저작권을 확인하세요.
미디어
미디어
2 x SD 카드 슬롯
1 x 고속 USB-C 3.0 확장 포트(외부 미디어용).
미디어 유형
UHS-I와 UHS-II SD 카드.
미디어 포맷
ExFAT(Windows⋅Mac용) 또는 HFS+(Mac용)로 미디어 포맷 가능.
지원 코덱
최대 1080p60의 모든 포맷을 위한 ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime 지원. 720p 및
최대 60fps의 1080p HD 포맷을 위한 DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF. 최대 1080p60의
모든 프로그래시브 포맷 지원을 위한 H.264 SDI 4:2:2 10-비트, H.264 높음 4:2:0 8-비트, H.264 중간 4:2:0 8-비트, H.264 낮음 4:2:0 8-비트.
제어
내장 제어 패널
트랜스포트 및 장치 제어를 위한 8개의 버튼과 검색 다이얼 그리고 2.2인치의 컬러 디스플레이.
외부 제어 방식
RS-422 데크 컨트롤, SDI 시작/정지, 타임코드 녹화. Blackmagic HyperDeck 이더넷 프로토콜 포함. 원격 FTP 파일 업로드 기능 지원.
소프트웨어
포함된 소프트웨어
Blackmagic OS
Blackmagic HyperDeck Setup
시스템 시작 또는 USB 포트를 사용한 Blackmagic HyperDeck Setup을 통해 진행되는 내부 소프트웨어 업그레이드.
운영 체제
Mac 10.15 Catalina,
Mac 11.1 Big Sur 또는 이후 버전
Windows 10 (64비트)
디스플레이
비디오/오디오/타임코드 모니터링 및 메뉴 설정을 위한 2.2인치 LCD 내장.
SD 미디어 슬롯 위에 위치한 LED 상태 표시등.
전력 요구량
전원 장치
1 x 100 - 240V AC, 50/60Hz 내부 전원 장치.
1 x 외부 전원 공급 창지 또는 배터리 사용을 위한 12V DC 입력(5.5mm 잠금 배럴 잭).
사용 전력
최대 50W
액세서리
액세서리 옵션
HyperDeck Extreme Control
Teranex Mini Rack Shelf
설치
1RU 장비랙의 1/3 폭과 높이.
제품 크기
작동 환경
작동 온도
0° ~ 40° C (32° ~ 104° F)
보관 온도
-20°~ 60°C(-4° ~ 140°F)
상대 습도
0% ~ 90% 비응결
제품 구성
HyperDeck Studio HD Mini
보증
12개월 한정 보증 제공.
